Unigraphics. Справочник по проектированию деталей из листового металла. Версия 18.0




Butt (Стыки в углах)

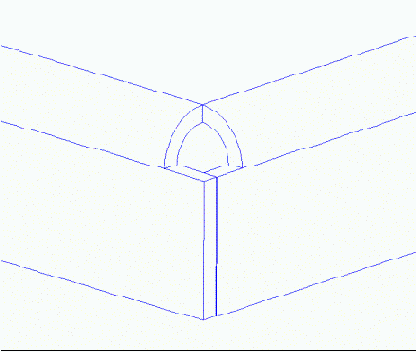

Этот тип параметра стороны соединяетдва смежных фланца так, чтобы торцы фланцев, соединялись встык к друг другу. На рисунке ниже, показан один фланец со стыком в левой части угла.

Соединения угла двух смежных фланцев
