Unigraphics. Справочник по проектированию деталей из листового металла. Версия 18.0





DIN Mold Line (Линия сгиба по стандарту DIN)


Этот метод очень похож на метод Наружная линия сгиба и основан на длинах участков фланца, используемых в Стандарте DIN 6935 как описано в Deutsches Institut for Normung, DIN 6935: Cгиб в охлажденном состоянии плоских деталей из катаной стали (английская редакция), Берлин, октябрь 1975,. Как показано ниже, то же самое общее описание и формула применяется для этого метода, за исключением того, что формула действительна в  пределах углов 90 градусов вместо 180 градусов. Таким образом, общая формула для угла q, где (-90 < q > 90),:

ICALC = tan(q/2) * (t + r)

Для значений q где (-90° = q = 90°),

ICALC = t + r

ЗАМЕЧАНИЕ: Этот метод используется только для вычисления расстояние подсечки. Длина фланца вычисляется как описано в разделе Фланец.

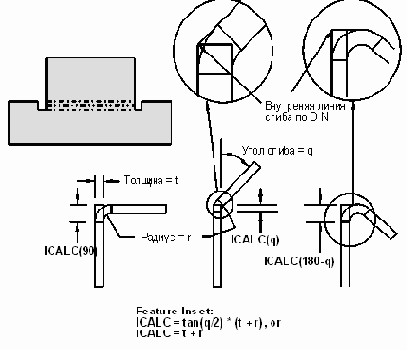

Подсечка задается линией сгиба по стандарту DIN
