Unigraphics. Справочник по проектированию деталей из листового металла. Версия 18.0



Inner Tangent Line (Внутреняя касательная линия)

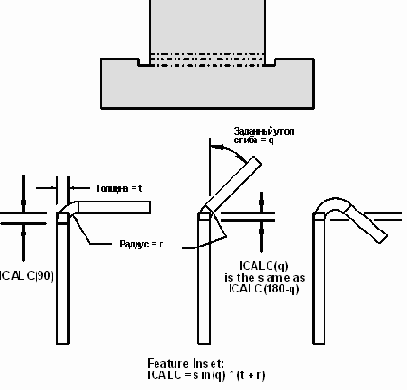

Подсечка расчитывается как расстояние от грани присоединения до касательной линии сгиба на наружной грани фланца. На рисунке ниже, заданные значения используются для расчета сгиба, однако выдает различные результаты дляфланца с подсечкой в зависимости от угла и радиуса сгиба. Общая формула для расчета:

ICALC = sin(q) * r

Подсечка задается внутреней касательной линией
